一、产品概述
本传感器是面向预测性维护的专家级振动监测终端，基于高性能三轴MEMS加速度计，内置多维度故障诊断算法，可实时输出时域、频域、统计特征、原始波形与全频段频谱数据，精准识别不平衡、不对中、松动、轴承磨损、齿轮故障等旋转机械典型缺陷，实现从被动抢修到主动预判的全生命周期健康管理。
产品采用模块化架构，支持DC 24V工业供电与电池供电双模式，选配
RS485/Modbus‑RTU通信协议；通过网关4G/5G/LoRa/Wi‑Fi等无线模块，可与云平台通信，适配严苛工业现场与无人值守场景。
二、核心优势与先进性
1. 专家级故障诊断算法
内置时域统计、频域分析、包络解调、冲击脉冲、谱峭度等多算法融合技术，可自动提取故障特征，无需复杂建模即可快速判断故障类型与严重程度，为现场维护工作提供精准决策依据。
2. 全维度数据输出

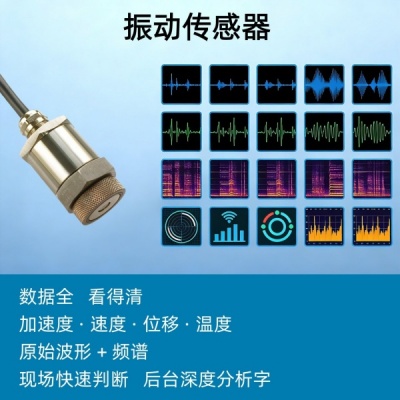

可输出加速度/速度/位移、温度、统计特征（歪度、峭度、波形/脉冲/裕度指标）、重心频率、频率方差、三轴加速度原始波形、三轴加速度/速度/位移频谱（10Hz–5120Hz，512点/轴），兼顾现场快速诊断与后台深度算法分析双重需求。
3. 高端MEMS感知核心
采用ST IIS3DWBG1高性能三轴数字加速度计，具备DC～6kHz超宽平坦频响、75µg/√Hz（三轴模式）超低噪声密度、±2g～±16g软件可调量程，可覆盖绝大多数旋转机械故障频率，确保微弱早期故障不漏检、不误判。
4. 工业级可靠设计
采用宽压供电、隔离通信设计，具备极强的抗干扰能力，防水防尘性能优异；支持电池/有线双供电模式，模块化扩展结构，部署简单便捷，可适应各类严苛工业环境。
5. 开放协议与二次开发
兼容标准Modbus‑RTU通信协议，可实现原始数据、频谱、波形全量上传；支持用户在PC端或监测平台侧运行包络分析、阶次跟踪、深度学习等高级算法，精确定位故障源，满足个性化深度分析需求。
三、核心硬件参数
|
参数 |
指标 |
|
传感核心 |
MEMS 三轴数字加速度计 |
|
测量量程 |
±2/±4/±8/±16g（软件可选） |
|
频率响应 |
DC ～ 6kHz（±3dB） |
|
输出数据率 |
最高 26.7kHz |
|
噪声密度 |
75 µg/√Hz（三轴模式）；60 µg/√Hz（单轴模式） |
|
灵敏度稳定性 |
在全温度范围（-40°C ～ +105°C）内变化 < ±2% |
|
内置 FIFO |
3KB，防止数据丢失 |
|
供电 |
DC 24V 工业供电；电池供电可选 |
|
通信接口 |
RS485，Modbus‑RTU；Ymodem 波形传输 |
|
无线扩展 |
支持 4G/5G/LoRa/Wi‑Fi 模块 |
|
工作温度 |
-40℃ ～ +85℃ |
|
物理结构 |
模块化、工业级安装 |
四、监测参数与诊断意义
1. 基础振动量（实时状态监测）
|
参数 |
含义 |
故障指向 |
|
三轴加速度 RMS |
振动能量强度 |
设备整体性能劣化、负载异常波动 |
|
三轴速度 RMS |
中低频振动烈度 |
转子不平衡、轴系不对中、设备基础松动 |
|
三轴位移峰峰值 |
最大振动幅度 |
设备大位移振动、共振现象、轴弯曲变形 |
|
温度 |
设备温升趋势 |
润滑系统劣化、部件摩擦加剧、电气过载 |
2. 高级统计特征（早期故障敏感识别）
|
参数 |
含义 |
故障指向 |
|
歪度（Skewness） |
振动波形不对称性 |
冲击类故障、部件局部缺陷 |
|
峭度（Kurtosis） |
振动脉冲尖锐程度 |
轴承早期点蚀、齿轮微裂纹等早期微弱故障 |
|
波形指标 |
振动波形平稳性 |
周期性冲击、部件摩擦异常 |
|
脉冲指标 |
振动冲击强弱程度 |
轴承剥落、齿轮断齿等严重局部故障 |
|
裕度指标 |
振动峰值能量占比 |
设备早期微弱冲击类故障 |
|
重心频率/频率方差 |
频谱重心位置与分布离散度 |
故障频率偏移、振动带宽扩展，反映故障发展趋势 |
3. 频谱与原始数据（故障深度定位）
•
三轴加速度/速度/位移频谱：频率范围10Hz–5120Hz，每轴512点采样，可精准识别1×/2×/高次谐波、轴承特征频率、齿轮啮合频率及边带，快速锁定故障类型。
•
三轴加速度原始波形：每轴1024点原始采样数据，支持包络解调、阶次分析、时域滤波等高级处理，可精确定位轴承内圈/外圈/滚动体/保持架故障、齿轮断齿/点蚀/裂纹等具体故障位置。
五、典型故障与判据（专家级）
|
故障类型 |
特征表现 |
|
转子不平衡 |
1×转速频率幅值突出，径向振动强度显著增大 |
|
轴系不对中 |
2×转速频率幅值显著升高，轴向振动明显增大 |
|
机械松动 |
高次谐波丰富（3×/4×...转速频率），频谱呈梳状分布 |
|
轴承磨损/点蚀 |
对应轴承故障频率出现明显峰值，峭度、脉冲指标异常上升 |
|
齿轮故障 |
齿轮啮合频率及边带幅值升高，歪度、峭度指标出现异常 |
|
摩擦/冲击 |
振动信号出现随机冲击，包络谱中出现故障调制频率 |
六、通信与协议（用户易用型设计）
•
通信协议：标准Modbus‑RTU协议，兼容主流工业监测平台
•
串口参数：RS485接口，默认9600bps 8N1（波特率可根据现场需求调整）
•
从机地址：1–247（可通过软件灵活设置）
•
功能码：03H（读寄存器）、10H（写参数）、08H（诊断回显）、09H（一次性读取原始数据）
•
关键可读写寄存器：
￮ 0x4000：设备地址（可修改，实现多设备组网监测）
￮ 0x4001：波特率（0=1200bps～7=115200bps，按需配置）
•
波形上传：支持Ymodem协议批量传输原始数据与频谱数据，提升数据传输效率
•
数据格式：支持float/uint16_t格式，带放大系数（温度×10、加速度×10、频谱×1000等），便于数据解析与展示
七、配套测试工具：VibraSense Tester
为方便客户在安装前或巡检时快速评估传感器状态、验证通信与数据质量，我们提供了一款免安装的Windows测试软件——VibraSense Tester。软件界面直观，功能专业，无需编程基础即可完成全部测试操作。
7.1 主要功能
|
功能 |
说明 |
|
串口连接 |
自动检测电脑可用串口，支持手动设置波特率、数据位、停止位、校验位，一键完成串口打开/关闭操作。 |
|
从机地址设置 |
可随时修改当前测试的传感器地址，支持1～247全范围设置，适配多设备测试场景。 |
|
读取所有参数 |
一次性读取34项基本参数（温度、RMS、特征指标等），并自动换算为真实物理值，无需手动计算。 |
|
频谱读取 |
支持分别读取X/Y/Z轴的加速度、速度、位移频谱（512点，10Hz步长），自动绘制频谱曲线，直观呈现频率分布。 |
|
原始数据读取（09功能码） |
通过高速09功能码一次性读取各轴1024点原始加速度波形，支持实时显示与用户自定义包络分析。 |
|
诊断回显（08功能码） |
发送测试数据，传感器原样返回，快速检验通信链路是否正常，排查接线或地址设置问题。 |
|
设备地址/波特率修改 |
可直接修改传感器内部寄存器参数，实现设备地址、波特率的远程配置，无需现场拆解设备。 |
|
数据导出 |
支持将参数表、频谱数据、原始波形导出为CSV或图像文件，便于数据记录、存档与后续分析。 |
7.2 使用步骤
1.
连接硬件：将传感器通过RS485转USB模块连接至电脑，确认驱动程序已正常安装；为传感器供电，可选择DC 24V工业供电或电池模块供电。
2.
打开软件：运行VibraSenseTester.exe可执行文件，软件主界面自动加载，无需额外安装步骤。
3.
设置串口：点击“打开串口”按钮，在弹出的对话框中选择正确的串口号，保持默认波特率9600，点击“确定”完成串口连接。
4.
设置从机地址：点击“设置从机地址”，输入传感器当前地址（出厂默认01），确认后软件将自动记录该地址，用于后续数据读取。
5.
读取数据：点击“读取所有参数”，左侧参数表格立即显示传感器上传的各项诊断指标；如需查看频谱，选择“频谱读取”下拉菜单中的对应轴和类型，软件自动读取并绘制频谱曲线；如需查看原始波形，选择“原始数据(09)”下拉菜单中的对应轴，软件将一次性读取1024点数据并显示在对应轴的“原始数据”子页中。
6.
诊断通信：点击“回显测试”，软件发送测试数据，若收到传感器原样返回的数据，说明通信正常；若未收到返回数据，需检查接线、串口设置或传感器地址。
7.
修改传感器参数：如需更改设备地址或波特率，点击对应操作按钮，输入新参数值即可完成远程配置（修改地址后软件将自动重启，使新地址生效）。
8.
保存数据：在参数表格或曲线窗口右键点击，可选择将数据导出为CSV文件，或保存曲线为PNG图片，用于测试报告撰写或数据存档。
7.3 技术特点
• 免安装：单个可执行文件，无需依赖外部运行库，直接双击即可运行，降低使用门槛。
• 跨平台：基于Qt 6开发，可编译为Windows/Linux版本，适配不同操作系统需求。
• 高兼容性：支持Windows 7/10/11操作系统，兼容主流USB转RS485驱动，适配多数电脑硬件。
• 响应迅速：采用异步串口通信与定时器帧处理技术，避免界面卡顿，确保数据实时显示。
• 直观易用：界面风格现代简洁，功能分组清晰，操作逻辑简单，即使非专业人员也能快速上手。
八、应用场景
•
黑灯工厂/无人车间：电机、泵、风机、压缩机、传送带等设备在线实时监测，适配无人值守场景，实现故障自动预警。
•
通用工业：机床主轴、减速机、齿轮箱、离心设备、往复式设备等旋转机械的状态监测与故障预警，保障生产效率。
•
军工/舰艇：舰载旋转机械、动力系统、传动装置等关键设备的状态监测，满足严苛军工标准，保障设备可靠运行。
•
能源/石化：风机、泵、压缩机、透平设备等核心设备的预测性维护，减少非计划停机，保障生产连续性。
•
所有旋转机械场景：凡包含轴承、齿轮、转子等旋转部件的设备，均可通过本传感器实现精准监测与故障诊断，覆盖全行业旋转机械维护需求。
九、安装与使用建议
•

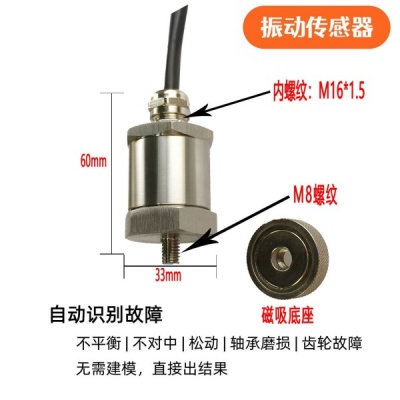

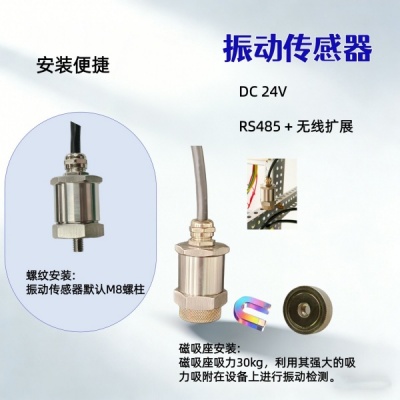

安装方式：采用磁座式吸附安装，吸附力强劲稳固，无需在设备本体打孔、焊接，实现全程无损安装，不损伤设备结构；安装与拆卸操作便捷高效，可根据监测点位需求灵活调整安装位置，降低现场维护工作量。
•

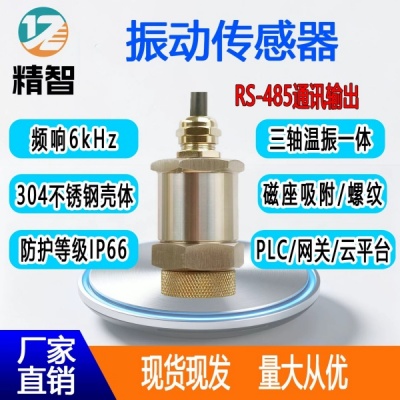

壳体与防护：壳体采用304不锈钢材质，具备优异的耐腐蚀、抗磨损、抗冲击性能，可适应工业现场多粉尘、多油污、潮湿等复杂恶劣环境；防护等级达到IP66标准，完全防尘、可承受强烈喷水冲洗，有效隔绝外界异物与水汽侵入，保障传感器在严苛工况下长期稳定运行，延长设备使用寿命。
•
布线要求：RS485通信线采用屏蔽双绞线，实行单点接地，布线时远离强电线路，避免电磁干扰，确保数据传输稳定。
•
供电方式：优先采用DC 24V工业供电，保障供电稳定性；无线部署或便携使用场景，可选用电池模块供电，提升使用灵活性。
•
数据使用：
￮ 现场快速判断：重点关注RMS值、温度、峭度、脉冲指标，可快速判断设备运行状态，及时发现异常。
￮ 深度分析：将原始波形与频谱数据上传至PC端或监测平台，通过包络解调、阶次跟踪、趋势建模等方式，精确定位故障源并预判故障发展趋势，制定科学维护计划。
十、产品价值总结
•
降本：减少设备非计划停机次数，优化检修计划，降低备件损耗与人力维护成本，提升企业经济效益。
•
增效：提升设备运行利用率，延长设备使用寿命，保障生产连续稳定进行，助力企业提升生产效率。
•
安全：早期预警设备故障，避免恶性事故与次生灾害发生，保障现场人员与设备安全，降低安全风险。
•
智能：融合专家级故障诊断算法与开放数据接口，兼顾现场易用性与高阶分析需求，助力企业实现预测性维护与智能制造转型。
