一、 系统概述
本方案采用先进的433MHz无线通信技术与CT感应取电技术，由
无线温度传感器、
智能测温网关/主机和
上位机监控软件三部分组成，专为解决电力系统中高压开关柜触头、母线接头、电缆接头、变压器接线点等关键部位的过热监测难题而设计。
系统通过实时采集电气连接点的温度数据，经无线方式汇总至现场网关或一体化触控主机，再上传至云平台或本地监控中心，实现对设备热状态的
7×24小时不间断监测。当温度异常或温升过快时，系统通过
手机APP推送、平台弹窗、声光报警等方式第一时间告警，帮助运维人员将事故消灭在萌芽状态，保障电力系统安全可靠运行。
二、 系统核心功能
•
实时温度监测：24小时不间断采集并展示各监测点当前温度及温升趋势。
•
智能预警报警：支持设定预警阈值和温升速率阈值，超限自动触发报警。
•
多渠道报警推送：通过上位机软件弹窗、声光报警、手机APP推送、短信等方式及时通知。
•
历史数据追溯：完整记录温度历史曲线、事件日志和报警记录，便于事后分析。
•
趋势分析与诊断：提供温升趋势曲线，辅助判断设备劣化状态，实现预测性维护。
•
远程云端管理：支持网页端云平台和手机APP，实现随时随地的移动运维。
•
系统灵活扩容：支持按需增减传感器节点，一次组网，长期使用，安装施工简便。
三、 系统组成详解
（一）无线温度传感器
系统提供两款高性能传感器，适用于不同取电条件和安装场景。
|
参数项 |

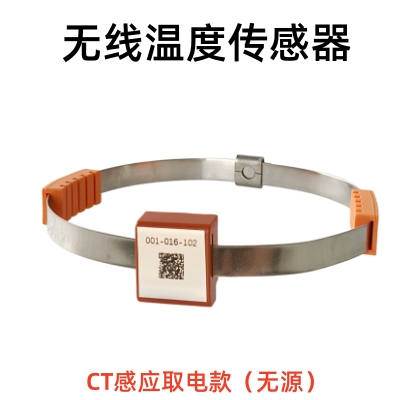

CT感应取电款（无源） |

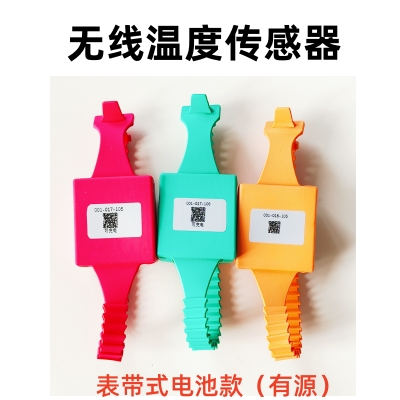

表带式电池款（有源） |
|
**供电方式** |
CT感应取电（通过电缆电流感应获取能量） |
内置1200mAh高能锂电池 |
|
**使用寿命** |
≥10年（免维护，无需电池） |
≥5年（超低功耗设计） |
|
**启动电流** |
主回路电流≥5A即可稳定工作 |
不依赖主回路电流，始终在线 |
|
**测温范围** |
-50℃ ～ +125℃ |
-30℃ ～ +200℃ |
|
**测量精度** |
≤±2℃（典型值±1℃） |
≤±2℃（典型值±1℃） |
|
**分辨率** |
±0.1℃ |
±0.1℃ |
|
**传感器耐受温度** |
本体可耐受200℃高温 |
本体可耐受200℃高温 |
|
**通信频段** |
433MHz 无线 |
433MHz 无线 |
|
**通信距离** |
空旷环境下可达300米 |
空旷环境下可达300米 |
|
**防护材料** |
硅橡胶护套，阻燃、防腐蚀 |
阻燃硅胶外壳，防火等级V-0 |
|
**安装方式** |
卡箍式安装（合金取电片固定） |

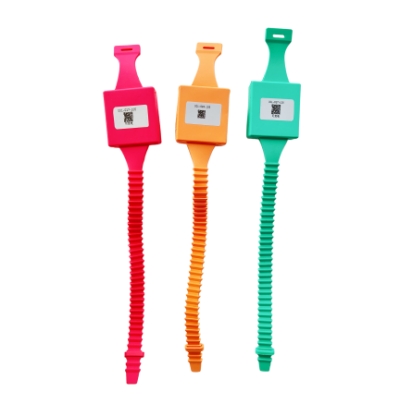

表带式安装，灵活简便 |
|
**适用场景** |
35kV及以下开关柜触头、母线接头、电缆连接点 |
电缆接头、变压器接线点等不易CT取电的场合 |
传感器结构（CT取电款）：
•
取电合金片：感应取电
•
后盖片：测量温度
•
软硅胶：提高连接强度
•
连接头：用于连接合金片
•
螺丝：固定取电片
传感器核心特点：
•
超强抗干扰：在≤400kA强电磁场环境下长时间稳定运行，不受强电磁干扰。
•
硅橡胶防护：外壳采用进口阻燃硅橡胶，正面阻燃、防腐蚀，适应恶劣工况。
•
高精度感温元件：采用国内先进的感温元件，灵敏度和精度大幅提升。
•
简易安装：支持带电安装，卡箍式/表带式灵活选择，无需停电施工。
（二）智能测温网关 / 触控一体式主机
网关是整个系统的数据汇集与转发中枢，接收所有传感器的433MHz无线数据，并通过4G、Wi-Fi、以太网等方式将数据上传至平台。
|
功能特性 |
说明 |
|
**下行通信** |
433MHz无线接收，稳定接收传感器数据 |
|
**管理容量** |
单台主机最多管理**240个**温度采集点 |
|
**上行通信方式** |
标配双RS485接口，可选配4G、NB-IoT、Wi-Fi、Lora、以太网等 |
|
**触控屏显示（可选）** |
可选配10寸/7寸触摸屏，实现本地化监控与数据查询 |
|
**显示功能（触屏款）** |
实时温度显示、历史曲线查看、事件记录查询、趋势分析 |
|
**本地报警** |
支持声光报警信号输出 |
|
**产品选型** |
提供多达20种测温主机型号，灵活适配不同项目需求 |
|
**应用场景** |
变电站、配电室、开闭所等场所的就地监控或远程传输 |
网关核心特点：
•
智能组网：传感器与网关之间无线组建星型网络，根据用户需要任意增减节点。
•
多网融合：支持同时向本地系统和云平台双向传输数据。
•
数据断点续传：网络中断时本地缓存数据，恢复后自动补传，确保数据完整。
（三）上位机监控软件
系统配套完整的上位机软件生态，支持本地部署和云端访问两种模式。
|
功能模块 |
详细说明 |
|
**实时数据显示** |
以电气一次接线图、数据列表等形式直观展示各监测点实时温度 |
|
**智能报警管理** |
支持设定温度预警阈值和温升速率阈值，越限自动触发报警 |
|
**多方式报警推送** |
弹窗提醒、语音播报、短信通知、手机APP推送 |
|
**历史数据查询** |
可按设备、时间范围查询历史温度数据和曲线 |
|
**事件记录报表** |
完整记录报警事件、操作日志，支持报表导出 |
|
**趋势曲线分析** |
展示单点或多点温度变化趋势，辅助判断温升异常和劣化趋势 |
|
**权限分级管理** |
支持管理员、操作员等多级用户权限，保障系统安全 |
|
**双平台访问** |
支持Windows客户端本地监控，支持网页端云平台远程访问 |
|
**移动端运维** |
配套**手机APP**，支持Android/iOS系统，方便随时随地查看 |
软件核心特点：
•
超温预警推送：当温度过高超过阈值，自动向手机APP推送报警信息，让设备维护快人一步。
•
云端数据存储：历史数据云端存储，支持海量数据长期保存与检索。
•
组态化界面：可根据实际电气接线图定制监控界面，直观展示设备热状态。
四、 系统架构总览
整个系统采用经典的物联网三层架构，从感知到应用完整贯通。
第一层——感知层（数据采集）
安装在开关柜触头、母线接头、电缆接头等处的CT取电传感器和电池款传感器，以固定间隔主动采集温度数据，通过433MHz无线信号发送。
第二层——网络层（数据传输与汇聚）
智能测温网关接收所有传感器数据。带有触摸屏的一体式主机可直接在现场显示和操作；数据同时通过4G/以太网/Wi-Fi上传至云服务器或本地监控后台。
第三层——应用层（监控与管理）
运维人员可通过三种方式掌握设备状态：
•
就地：通过触控一体式主机查看数据、查询报表。
•
中心：在控制室通过PC端上位机软件集中监控。
•
移动：通过手机APP或云平台随时随地查看温度、接收报警。
五、 方案特点与优势总结
•
安全可靠：高压电气隔离彻底，传感器抗强电磁干扰，阻燃防腐蚀外壳保障运行安全。
•
免维护长寿命：CT取电款无需电池，设计寿命超10年；电池款续航超5年，大幅降低维护成本。
•
测量精准：采用先进数字感温元件，精度±2℃（典型±1℃），分辨率±0.1℃。
•
报警及时：微信/APP/短信等多渠道报警推送，超温秒级响应，让隐患处置快人一步。
•
组网灵活：单主机可接240个传感器，星型网络自由增减，施工安装简便，支持带电作业。
•
云端一体化：本地触摸屏+PC上位机+手机APP+云平台，四端同步，运维管理无死角。
六、 典型应用场景
•
高压开关柜：静触头、动触头、母线搭接处温度监测。
•
电缆系统：电缆中间接头、终端接头的运行温度监测。
•
变压器：高低压侧接线端子温度监测。
•
发电厂/变电站：隔离开关、穿墙套管等关键接点温度监测。
•
工业企业：大型电机接线盒、配电柜母排温度监测。
•
商业建筑：配电房、楼层配电箱重要回路接点温度监测。
七、 为什么选择我们
•
技术成熟：采用成熟的433MHz无线技术，经过大量工程验证，系统稳定可靠。
•
产品齐全：两款传感器、20种网关/主机型号，完整配套上位机和APP，一站式采购。
•
经验丰富：深耕电力测温领域，产品广泛应用在国网、南网、大型企业等重点项目。
•
服务完善：提供售前方案设计、售中安装指导、售后技术支持的全周期服务。
如需进一步定制方案内容、增加技术参数表格，或针对特定项目进行调整，请随时告知。
