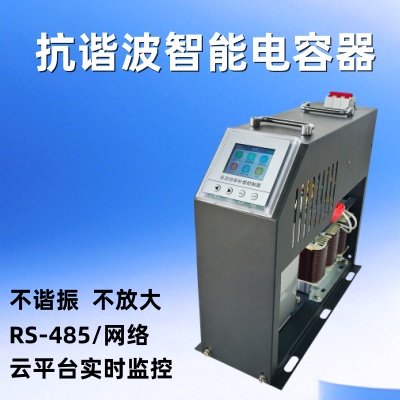

抗谐波智能电力电容器

1.1 产品简介

抗谐波智能电容器是新一代低压智能无功补偿设备，它将测量、控制、开关、保护、电抗器、电容器六大功能集成为一个标准化模块，可直接替代传统由多个分立元件组成的电容补偿柜。
本产品专门针对谐波含量较高的工业与农业用电环境而设计。当电网中存在大量变频器、整流器、中频炉等非线性负载产生的谐波时，普通并联电容器极易与系统电感形成谐振，导致谐波电流放大，轻则电容器鼓包、重则爆裂。抗谐波智能电容器通过串联滤波电抗器构成无源滤波支路，不仅不产生谐振、对谐波无放大作用，同时还能吸收部分电网谐波，从根本上解决了谐波环境下电容器频繁损坏的行业难题。

1.2 产品特点

· 一体化集成设计，测控、开关、保护、电抗器、电容器六合一，一台替代一面柜
· 串联滤波电抗器，有效抑制谐波，不产生谐振
· 过零投切技术，无涌流、无过压冲击、无拉弧
· 智能组网通讯，支持多机并联协调运行
· 支持就地补偿，就近安装在负载端，减少线路无功电流传输，节能降损效果更优
· 多重保护功能，过压、欠压、缺相、过流、过温自动闭锁
· 模块化结构，安装便捷，维护简单

1.3 执行标准

本系列产品设计、制造和检验严格遵守以下国家标准：

标准号	标准名称
GB/T 15576-2020	低压成套无功功率补偿装置
GB/T 7251.8-2020	低压成套开关设备和控制设备 智能型成套设备通用技术要求



2. 核心优势与技术亮点

2.1 一体化集成，化繁为简

将传统电容柜所需的智能控制器、熔断器、复合开关/接触器、热继电器、电抗器、电容器、指示灯等众多分立元件，高度集成为一个标准化模块。一台设备即可完成原来一面柜子才能实现的功能，大幅减少柜内接线工作量，降低故障点，节省柜体空间和安装工时。

2.2 抗谐波滤波，安全可靠

针对不同谐波环境提供两种电抗率选择：

电抗率	适用谐波环境	说明
7%	以5次、7次及以上谐波为主	谐振频率约189Hz，低于5次谐波频率，不产生谐振
14%	以3次及以上谐波为主	谐振频率约134Hz，低于3次谐波频率，有效抑制3次谐波

滤波电抗器与电容器串联构成无源滤波支路，在补偿无功的同时还能吸收部分电网谐波，实现补偿与滤波双重功能。

2.3 过零投切，超长寿命

采用电磁式过零投切技术，通过检测电压过零点精准控制开关动作——在电压为零时投入、电流为零时切除。投切过程无涌流、无过电压、无拉弧，开关电气寿命可达100万次以上，远超传统交流接触器的几万次寿命。

2.4 就地补偿，节能更佳

本产品体积小巧、模块化设计，特别适合在车间配电柜、设备控制柜或电机旁直接安装，实现就近就地补偿。相比在总配电房集中补偿，就地补偿可使无功电流在负载端即被抵消，不再沿长距离线路传输，从而：
· 减少线路损耗：线路上传输的无功电流大幅降低，线损相应下降
· 释放变压器容量：变压器无需承载大量无功功率，可释放更多有功供电容量
· 改善末端电压：减少线路压降，电机等设备端电压更稳定，运行效率提高
· 节能效果更直接：就地补偿的节电率通常优于集中补偿方式，投资回收周期更短
对于车间内大功率电机、空压机、注塑机等单台感性负载，推荐采用一台设备对应一台负载的就地补偿方案，节能效率和补偿精度达到最优。

2.5 智能组网，协同运行

内置RS-485通讯接口，支持多台电容器联网协同工作：
· 循环投切：同容量电容器轮流使用，避免部分设备承担绝大部分投切动作
· 温度优先策略：温度低的先投入、温度高的先退出，均衡整柜设备运行寿命

2.6 多重保护，安心运行

内置完善的保护功能，无需额外配置保护装置：

保护类型	保护动作
过压保护	电压超过设定值自动切除，电压恢复后自动投入
欠压保护	电压低于设定值自动切除
缺相保护	检测到缺相立即闭锁
过流保护	电流超过设定值自动切除
过温保护	温度超过设定值自动闭锁，温度降低后恢复

3. 应用场景与场合

抗谐波智能电容器适用于0.4kV、50Hz低压配电系统，广泛部署于存在谐波污染的工业与农业用电场所，用于无功功率补偿、提高功率因数、改善电能质量。

3.1 工业生产领域

工业场所是非线性负载最集中的区域，也是谐波问题最严重的场景。
· 纺织行业：大量使用变频器驱动纺织机械，5次和7次谐波含量高。普通电容器投入后易与系统形成谐振，导致电容器频繁鼓包损坏。推荐选用7%电抗率产品。
· 钢铁/冶金行业：中频炉、电弧炉产生大量谐波，部分场景3次谐波占比高。推荐选用14%电抗率产品。
· 塑料/橡胶行业：注塑机、挤出机变频器密集，无功需求波动大。多台智能电容器联网运行，通过循环投切和温度优先策略实现均衡工作。
· 汽车制造：焊接机器人、变频输送线产生谐波，且对电能质量要求高。过零投切无涌流冲击，不影响精密设备运行。
· 车间就地补偿：对于车间内的空压机、冲压机、注塑机、大功率电机等单台感性负载，将本产品直接安装于设备控制柜或配电箱旁，实现一机一补的就地补偿方案。就近抵消无功电流，节能降损效果优于总配电房集中补偿。

3.2 农业用电领域

农业用电场景的无功补偿需求长期被忽视，却是节省电费见效最快的场景之一。
核心问题：在山东等农业大省，农业排灌、农产品加工等用电按规定执行农业电价（如0.55元/度）。但大量农业用电设备（水泵、脱粒机、饲料粉碎机、冷库压缩机等）多为感性负载，运行时功率因数很低，导致供电公司计量考核时产生大量无功罚款（力率调整电费）。许多农户和农业企业发现实际到户电价远超标准农业电价，往往就是无功罚款造成的。
解决方案：在农业配电台区或大型农机设备旁安装抗谐波智能电容器，可有效提高功率因数至0.95以上。一旦功率因数达标，无功罚款即被消除，电价恢复至正常农业电价水平。此外，无功电流减少后线路损耗下降，还能带来可观的节电效果。

农业场景	典型负载	功率因数补偿前	安装后效果
农田排灌泵站	大功率水泵	0.6~0.7	提高至0.95以上，消除无功罚款
粮食加工车间	脱粒机、粉碎机	0.65~0.75	功率因数达标，电价恢复正常
果蔬冷库	冷库压缩机	0.7~0.8	降低线路损耗，额外节电
畜牧养殖场	饲料机、通风设备	0.65~0.75	改善末端电压，设备运行更稳定

典型案例估算：某山东蔬菜冷库，月用电量约2万度，农业电价0.55元/度。因功率因数偏低（约0.72），每月被加收无功罚款，实际到户电价折合约0.75元/度，月均多交约4000元。安装抗谐波智能电容器后功率因数提升至0.96，无功罚款消除，电价恢复0.55元/度，年节省电费约4.8万元，设备投资半年内即可收回。

3.3 商业与公共建筑

· 大型商业综合体：中央空调、电梯、LED照明、变频水泵等设备产生谐波，同时存在功率因数考核压力。
· 医院：CT、MRI等大型医疗设备对电能质量要求极高，谐波可能导致设备工作异常。
· 数据中心：UPS、服务器电源产生谐波，功率因数低导致额外电费支出。
· 写字楼与酒店：变频空调、电梯、照明系统综合用电，功率因数不达标面临罚款。

3.4 新能源与新兴领域

· 光伏并网场景：逆变器产生谐波注入电网，同时存在无功倒送问题。
· 充电站：大量充电桩集中用电，谐波含量高、负荷波动大。

3.5 各行业应用领域总览

行业分类	典型负载/谐波源	推荐电抗率	适配特点
纺织/塑料	变频器	7%	抑制5次及以上谐波，防止电容器鼓包
钢铁/冶金	中频炉、电弧炉	14%	抑制3次及以上谐波，承受恶劣环境
汽车制造	焊接机器人、变频线	7%	过零投切无冲击，保障精密设备
车间就地补偿	空压机、注塑机、大功率电机	7%	就近安装，一机一补，节能降损更直接
农业用电	水泵、脱粒机、冷库压缩机	7%	消除无功罚款，恢复标准电价，额外节电
商业建筑	空调、电梯、照明	7%	模块化安装，节省柜体空间
数据中心	UPS、服务器电源	7%	改善电能质量，降低运维成本
光伏电站	逆变器	7%/14%	配合控制器实现谐波治理+无功补偿

4. 系统架构

4.1 单台设备内部架构

抗谐波智能电容器内部由以下核心单元构成：

组成单元	功能说明
智能测控单元	实时采集电压、电流、功率因数、温度等参数，执行投切逻辑和保护判断
过零投切开关	在电压过零点精准投入或切除电容器，消除涌流和拉弧
滤波电抗器	串联在电容器回路中，抑制谐波放大，吸收部分谐波
电力电容器	提供容性无功功率，补偿感性负载
保护单元	过压、欠压、缺相、过流、过温自动检测与闭锁

4.2 多机联网系统架构

多台抗谐波智能电容器可通过RS-485总线联网，组成智能无功补偿系统：
· 主机模式：指定一台电容器为主机，负责采集电网参数并执行投切策略，从机按指令动作
· 对等模式：各电容器独立判断，通过通讯协商投切顺序

5. 技术规格参数

项目	规格参数
执行标准	GB/T 15576-2020、GB/T 7251.8-2020
额定电压	AC 380V（三相共补）/ AC 220V（分相补偿）
工作频率	50Hz
电压波动范围	额定电压±20%
补偿方式	三相共补 / 分相补偿
额定容量	共补：5~50kvar；分补：5~30kvar（按具体型号）
电抗率	7%（抑制5次及以上谐波）/ 14%（抑制3次及以上谐波）
投切开关	电磁式过零投切，电气寿命≥100万次
控制方式	本地自主投切 / RS-485联网协调投切
保护功能	过压、欠压、缺相、过流、过温自动闭锁
显示方式	LCD彩屏（运行/投切/故障状态显示）
通讯接口	RS-485，Modbus-RTU协议
安装方式	柜内固定安装
工作环境	温度：-25℃至+55℃；20℃时相对湿度不超过90%，较高温度下降低使用
防护等级	IP20（户内型）
自身功耗	每1kvar容量功耗不超过0.2W

6. 产品选型

6.1 选型步骤

1. 确定补偿容量：根据变压器容量、负载情况计算所需无功补偿总容量
2. 检测谐波环境：使用电能质量分析仪测量现场主要谐波次数和含量
3. 选择电抗率：5次及以上谐波为主选7%；3次谐波占比高选14%
4. 确定补偿方式：三相平衡负载选共补；三相不平衡严重选分补或混补
5. 确定台数：总容量除以单台容量，合理搭配不同容量规格
6. 确定补偿位置：若为车间单台大负载补偿，选就地补偿方案；若为整厂补偿，可选总配电房集中补偿
选型示例一（车间集中补偿）：某纺织厂变压器容量800kVA，实测5次、7次谐波含量较高，三相基本平衡。补偿总容量需求约240kvar，电抗率选择7%，补偿方式为三相共补。选型方案：4台×30kvar共补 + 4台×30kvar共补（分两组）。
选型示例二（农业排灌泵站就地补偿）：某农田排灌泵站，55kW水泵电机，实测功率因数约0.68。所需补偿容量约25kvar，选用7%电抗率，采用三相共补方式。选型方案：1台×25kvar共补，就近安装于泵站配电箱旁。

6.2 型号命名规则

型号字段	含义	选项
产品系列	抗谐波智能电容器	XR
额定电压	0.48（480V共补）/ 0.28（280V分补）	0.48 / 0.28
额定容量	单位kvar	5/10/15/20/25/30/50等
电抗率	7%或14%	7 / 14
补偿方式	Δ为共补，Y为分补	Δ / Y

命名示例：XR-0.48-30-7Δ 表示共补型抗谐波智能电容器，额定电压480V（适用于400V系统），额定容量30kvar，电抗率7%。

7. 外观与功能说明

7.1 产品外观

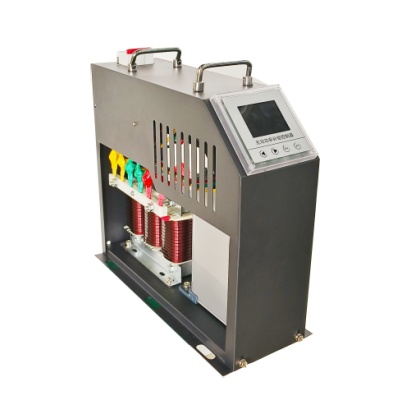

产品采用模块化结构，外壳为金属封闭式，正面设有LED指示灯面板，背面设有电源端子和通讯端子。整体结构紧凑，适合柜内安装。

7.2 指示灯状态说明

指示灯	状态说明
运行指示灯	常亮表示设备正常工作中
投入指示灯	常亮表示该电容器已投入电网运行
故障指示灯	常亮或闪烁表示设备出现故障（过压/欠压/过温等保护动作）
通讯指示灯	闪烁表示RS-485通讯正在进行数据交换

7.3 端子定义

端子类型	端子标识	功能说明
电源端子	UA、UB、UC、UN	三相四线电源接入
通讯端子	A+、B-	RS-485通讯线
接地端子	PE	保护接地

8. 安装与接线

8.1 安装注意事项

· 安装必须由具备资质的专业人员操作
· 安装前必须切断所有电源，并用电压检测装置确认无电压
· 设备应安装在通风良好、无强烈振动的配电柜内
· 多台安装时应保持合理间距，确保散热通畅
· 电容器断电后内部仍有残留电荷，须等待充分放电（至少3分钟）后方可触碰端子

8.2 接线步骤

1. 将三相电源线（A/B/C相）和零线（N线）分别接入电源端子UA、UB、UC、UN
2. 将保护接地线接入PE端子
3. 如有多台联网，将RS-485通讯线A+、B-分别接入通讯端子，连接至其他电容器或上位机
4. 检查所有端子接线牢固，无松动
5. 确认接线无误后方可上电

8.3 接线要求

· 电源线截面积应根据补偿容量选择，建议不低于6mm²
· RS-485通讯线采用屏蔽双绞线，实行单点接地
· 通讯线远离强电线路，避免电磁干扰

9. 操作与设置

9.1 初次上电

1. 确认所有接线正确、牢固
2. 合上上级断路器，设备上电
3. 观察运行指示灯状态，正常应为常亮
4. 设备自动检测电压、电流，进入正常工作状态
5. 等待数秒，设备根据电网功率因数自动判断是否投入电容器

9.2 主要设置参数

参数名称	范围	出厂默认值	说明
功率因数目标值	0.85~1.00	0.95	补偿后的目标功率因数
投入延时	1~300s	30s	满足投入条件后的延时确认时间
切除延时	1~300s	30s	满足切除条件后的延时确认时间
过压保护值	430~480V	460V	超过此电压自动切除所有电容器
欠压保护值	260~350V	300V	低于此电压自动切除所有电容器
过温保护值	50~80℃	65℃	内部温度超过此值自动闭锁
通讯地址	1~247	1	RS-485总线设备地址

9.3 日常操作

· 查看运行状态：通过LED指示灯判断设备是否正常运行
· 手动投切：紧急情况下可通过上级断路器手动切除
· 复位操作：保护动作排除故障原因后，设备自动恢复（部分保护需手动复位）

9.4 功率因数调整说明

本产品既可独立运行，也可与无功补偿控制器配合使用：
· 独立运行模式：设备内置智能测控单元，根据电网电压、功率因数自动执行投切，适合补偿回路数量较少的场景（如农业排灌、单台电机就地补偿等）
· 控制器联动模式：当补偿回路数量较多（如超过6路），建议配合我司HL303-QE无功补偿控制器使用，由控制器统一管理多台电容器的投切和运行策略。我司已提供成套补偿方案，详见相关产品手册

10. 故障排除

故障现象	原因分析	排除方法
电容器无法投入	电网电压过高或过低	检查电网电压，等待恢复正常
电容器频繁投切	功率因数目标值设置过于敏感	适当调整功率因数目标值或延时时间
运行中突然切除	过温保护动作	检查通风散热条件，清理散热通道
故障指示灯常亮	缺相或过流保护	检查三相电源接线，测量负载电流
电容器投入后噪音异常	谐波含量严重超标	确认电抗率选择是否正确，考虑升级14%电抗率
通讯中断	RS-485接线松动或地址冲突	检查通讯接线，确认设备地址不重复

11. 服务承诺

· 产品质保期为自出厂之日起一年（人为因素和不可抗力除外）
· 保修期内可应客户要求，返厂免费进行维修和维护，公司不承担产品往返运费
· 超出质保期的产品，仅收取维修成本费
· 公司提供7×24小时专业服务，接到客户通知后4小时内作出反应，24小时内出具解决方案
· 提供免费选型咨询服务，可根据现场谐波环境与用电负荷推荐最优配置方案
· 针对农业用电场景，提供功率因数检测与节电效益评估服务，帮助用户快速测算投资回报周期
